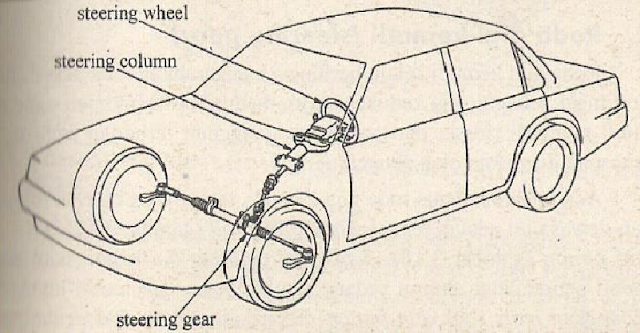

Sistem kemudi berfungsi mengatur arah kendaraan dengan cara,membelokkan roda depan sesuai arah yang diinginkan. Bila roda kemudi diputar, kolom kemudi meneruskan putaran ke roda gigi kemudi. Roda gigi kemudi ini memperbesar momen putar, sehingga menghasilkan tenaga yang lebih besar untuk menggerakkan roda depan melalui sambungan-sambungan kemudi (steering linkage). Ada dua model sistem kemudi yang umum digunakan pada mobil,yaitu model recirculating ball

model rack dan punion

Kolom kemudi (steering column)
Komponen Kolom kemudi terdiri atas main shaft yang berfungsi meneruskan putaran roda kemudi putaran menuju ke roda gigi kemudi, dimana kolom kemudi  mengikat main shaft ke bodi. Ujung atas dari main shaft dibuat meruncing dan bergigi. Di ujung inilah roda kemudi diikat dengan sebuah mur

.





Roda gigi kemudi (steering gear)
Roda gigi kemudi selain berfungsi mengarahkan roda depan, juga
berfungsi sebagai gigi reduksi untuk memperbesar momen agar
kemudi menjadi ringan dan gangguan-gangguan terhadap roda tidak
langsung dirasakan oleh pengemudi.

Ada beberapa jenis roda gigi kemudi, tetapi yang banyak digunakan dewasa ini adalah jenis recirculating ball

Pinion

Janis recirculating ball digunakan  pada
mobil penumpang ukuran sedang sampai besar dan mobil komercial
sedangkan jenis rack dan pinion digunakan pada mobil penumpang ukuran kecil sampai sedang.

sambunbungan-sambungan kemudi (steering linkage)
Walaupun mobil bergerak naik-turun, gerakan roda kemudi harus dapat diteruskan ke roda·roda dengan sangat tepat (akurat) setiap saat, untuk ilu diperlukan sambungan-sambungan kemudi (steering linkage. Babarapa model sambungan·sambungan kemudi
suspensi rigid

suspensi independen

Power steering

Sistem power steering direncanakan untuk mengurangi tenaga pengemudian saat mobil bergerak pada putaran rendah dem menyesuainya pada tingkat tertentu bila kendaraan bererak mulai kecepatan
sedang sampai kecepatan tinggi. Pada sistem power steering terdapat
bosster hidraulis yang ditempatkan di bagian tengah mekanisme kemudi.

Power steering model integral



memperlihatkan mekanisme power steering model
integral. Bagian utamanya terdiri atas tangki reservoir (berisi fluida),

vane pump yang membangkitkan tenaga hidraulis, gear box yang berisi control valve, power pinton, dan steerig gear (jenis recirculating balt).
pipa-pipa yang mcngalirkan fluida dan selang-selang fleksibel.

Power sfeering model rack dan pinion

Power steering model ini mekanismenya sama dengan model integral, tetapi control valvenya termasuk di dalam gear housing dan power pistonnya terpisah di dalam power cylinder.
